Undersøkelses- og behandlingsstol for urologi


Den riktige undersøkelses- og behandlingsstolen for gynekologi og rektoskopi/proktologi
Avgjørende viktig for konseptet medimatic 115: En hverdags behov for sykehus og urologer, både for teknisk og økonomisk hensyn.

Åpne stort bilde    (Klikk på bildet for å åpne et større bilde i eget vindu).


Kort produktbeskrivelse:

  • moderne design tilpasset ergonomisk kravene
  • elektrisk justering av høyde, sete og ryggen ved hjelp av fotbryter
  • elektrisk justering av benholdere (115.755)
  • rask justering av undersøkelsesposisjoner i løpet av få sekunder
  • alle stolens funksjoner betjenes ved hjelp av en fjernkontroll
  • tidsbesparende og mer bekvem med minne funksjon (115.725 + 115.755)
  • den lave start posisjon gjør det enkelt for pasientene a sette seg, uten bruk av oppsteg
  • enkelt a rengjøre og svært hygienisk med glatt og lukket overflate
  • leveres i mange forskjellige farger for kreativt utseende
  • nominell kapasitet opp til 200kg

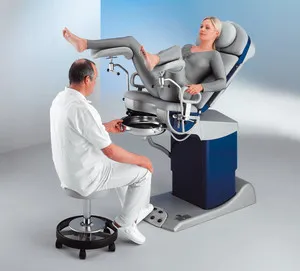

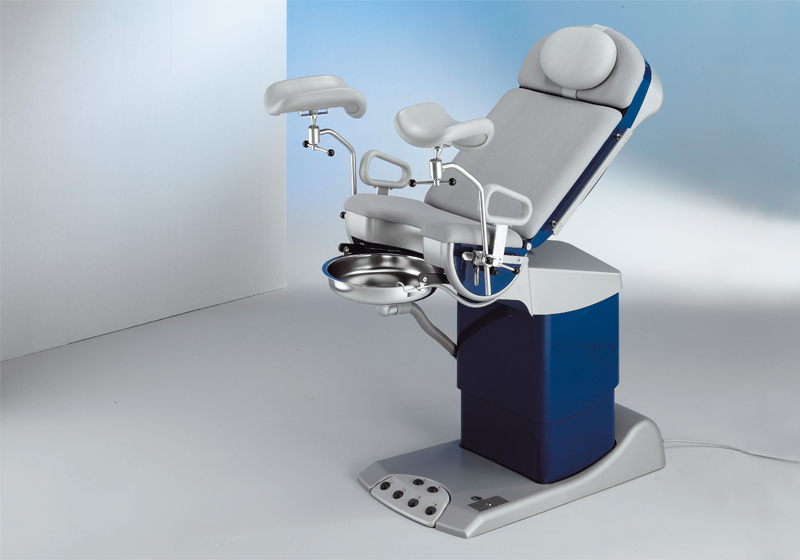

      • Avbildet: 115.715 med Gopels benholdere 101.227, festeklammer 101.167, håndtak 101.158, sideskinner 101.137, hodepute 101.372 og pusskuff med gyrospyling 101.494 Farger: Polstring: platina grå 90 Stål chassis: safir blå RAL 5003 Plast deler: sølvgrå



Fargekonfigurator urologi

Åpne fargekonfigurator


For å bruke fargekonfiguratoren må du ha installert Adobe FlashPlayer versjon 8, eller høyere. Last ned og installer Adobe FlashPlayer her.

Åpne fargekonfigurator




Justeringer av posisjoner for urologi

Åpne animasjon for justeringer av posisjoner


Animasjon for justeringer av posisjoner
For å bruke animasjon må du ha installert Adobe FlashPlayer versjon 8, eller høyere.
Last ned og installer Adobe FlashPlayer her.

Åpne animasjon for justeringer av posisjoner


Åpne fargekonfigurator Åpne fargekonfigurator Åpne fargekonfigurator Åpne fargekonfigurator
   Trendelenburg
   posisjon 		   Justering av
   ryggseksjon 		   Høydejustering    Motorisert fotstøtte
   justering

   (Klikk på bildene for å åpne større bilder i eget vindu).

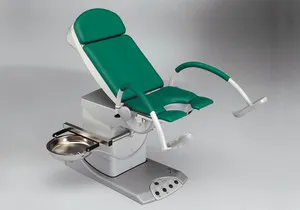

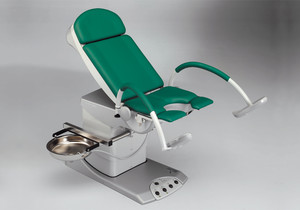

Modeller - Schmitz medi-matic® 115-serien for urologi

Åpne stort bilde    (Klikk på bildet for å åpne et større bilde i eget vindu).


Standard utstyr:
Sete, rygg og hodeseksjon leveres i ergonomisk polstring, pusskuff i plast, uttrekkbart, lagringsplass for papirrull, fjernkontroll ved hjelp av fotpedal, sokkel med 4 eleveringsskruer, plastkledning og deksler i sølvgrått, sammenskyvbar kledning på søylen og i sete/ryggseksjonens ramme som er epoxybelagt i henhold til fargekart. 3m nettkabel med støpsel (mulig å bestille for fast tilkobling til vegg/jordet kontakt). Strømforsyning 230V, 50Hz, maks 0,69kW, 3A. Nominell vektkapasitet: 200kg.

Undersøkelses- og behandlingsstol
Artikkelnr. 115.715
Elektrisk justering av Trendelenburg posisjon og ryggseksjon, og i tillegg elektrisk hev/senk justering fra 600 – 900mm, innstigningshøyde: 550mm

Undersøkelses- og behandlingsstol
Artikkelnr. 115.725
Elektrisk justering av Trendelenburg posisjon og ryggseksjon, og i tillegg elektrisk hev/senk fra 600 – 900mm, innstigningshøyde: 550mm. Med hukommelse for lagring av 8 stolposisjoner.

Undersøkelses- og behandlingsstol
Artikkelnr. 115.755
Elektrisk justering av Trendelenburg posisjon og ryggseksjon, og i tillegg elektrisk hev/senk fra 600 – 900mm, innstigningshøyde 550mm. Med hukommelse for lagring av 8 stolposisjoner. Elektrisk regulering av benholdere (uten benholdere/vennligst velg ønsket benholder fra tilbehørslisten).



Merk: Alle modeller leveres uten benholdere.
Vennligst velg mellom 4 forskjellige systemer...






Kontrollkonsept

Åpne stort bilde

Åpne animasjon for justeringer av posisjoner

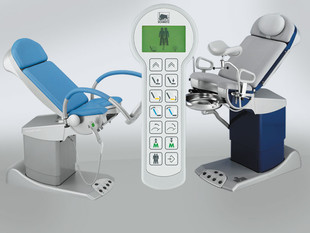

Kontrollkonsept for medi-matic®
Artikkelnr. 115.725 og 115.755
Det nye og trendsettende kontrollkonseptet for undersøkelses- og behandlingsstoler.

  • Belyst grafisk display som viser stolens funksjoner
  • Elektronisk diagnosefunksjon
  • I tillegg 2 ekstra taster til for eksempel vannpafylling (gyrospyling system) eller bryter til integrerte kontakter (101.490 eller 101.680) i stolen som kan vare tilkoplet lyskilde eller til lys i kolposkop
  • Kontroller alle stolfunksjoner via fjernkontrollen
  • Lagring av 8 forskjellige behandlingsposisjoner (gynekologens eget valg)
  • Opp til 50% tidsreduksjon på regulering av stolen (115.725 og 115.755)
  • Myk oppstart og ergonomisk bevegelse av stolens posisjoneringer
  • Både fot- og håndkontroll til alle stolens justeringer



Åpne stort bilde
   1. 		Åpne stort bilde
   2.


1. Bakgrunnsbelysningens farger:
Blå: Regulering av ryggen
Gul: Regulering av sete
Grønn: Minne
Hvit: Benholdere
Fargene i display viser modus til fotbryter
2. Festebrakett for håndkontroll
Utført i 18/10 rustfritt stål, kan festes på venstre eller høyre side etter ønske, snap-in funksjon.



Åpne stort bilde


Fotbryter for 115.725 og 115.755
Betjening av stolens funksjoner ved hjelp av fotbryter
Fotbryter for urologi
vannkranen betjenes ved hjelp av en tilleggsfunksjonbryter. Den erstatter den tidligere bryteren på basispanelet. [the water valve is triggered by means of an additional function key. It replaces the former button on the base panelling.]



Åpne stort bilde


To kontakter
Artikkelnr. 101.490
Kontakter til 115.715. To kontakter i henhold til EN 60601-1 (ettermontering ikke mulig).
Artikkelnr. 101.680
Kontakter til 115.725 og 115.755. To kontakter i henhold til EN 60601-1, aktivering av 1 kontakt på håndkontroll (ettermontering ikke mulig).

   (Klikk på bildene for å åpne et større bilde i eget vindu).





Benholdersystem for urologi

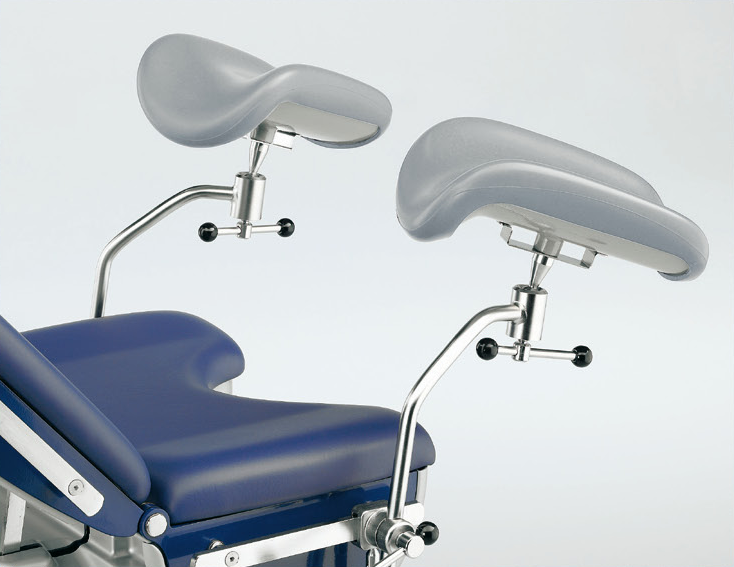

Artikkelnr. 101.227 Benholder, Göpels, stk med hel integrert skumgummipute i fargen sølvgrå med festestropp, rustfritt stål, uten festeklamme (nødvendig med 101.137 og 101.167).
(Stol: medi-matic® 115.715)

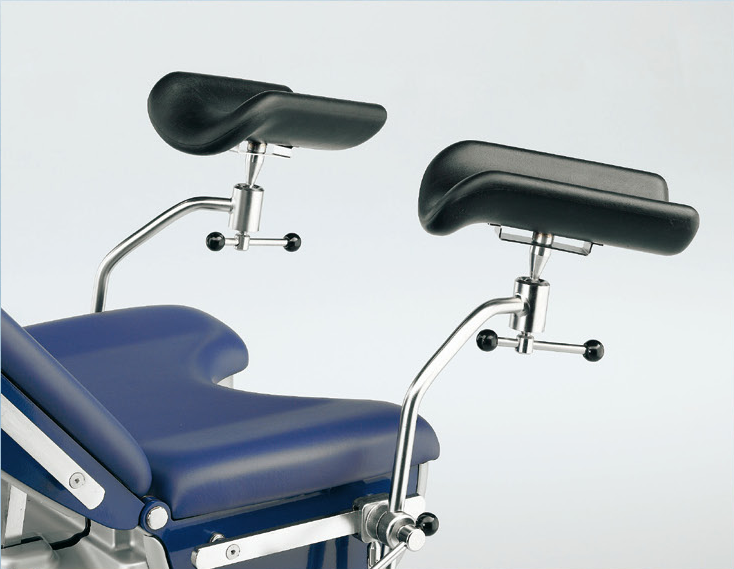

Artikkelnr. 101.221 Benholder, Göpels, stk med hel integrert skumgummipute i fargen sort med festestropp, rustfritt stål, uten festeklamme(nødvendig med 101.137 og 101.167).
(Stol: medi-matic® 115.715)

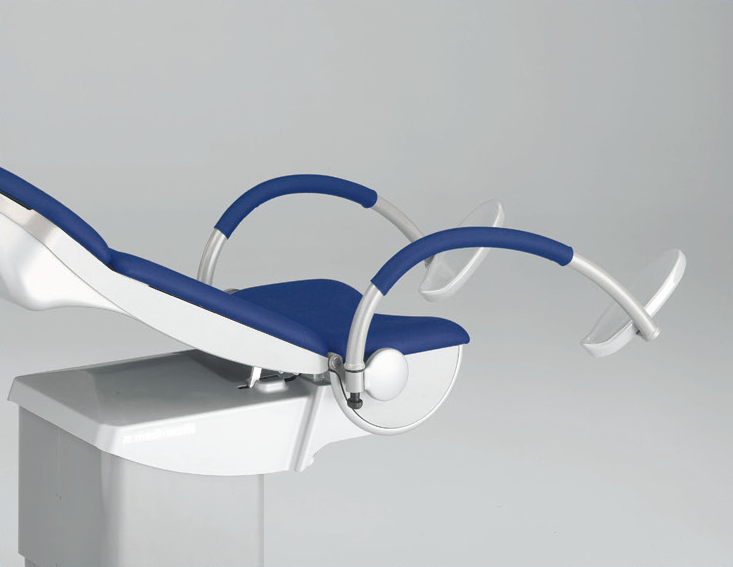

Artikkelnr. 101.442 Fotstøtte, par med integrerte epoksylakkerte håndtak, kan svinges til siden, låsbare, polstring på håndtak i henhold Schmitz fargekart, transparent plastbeskytter for beskyttelse av fotplate.
(Stol: medi-matic® 115.755)

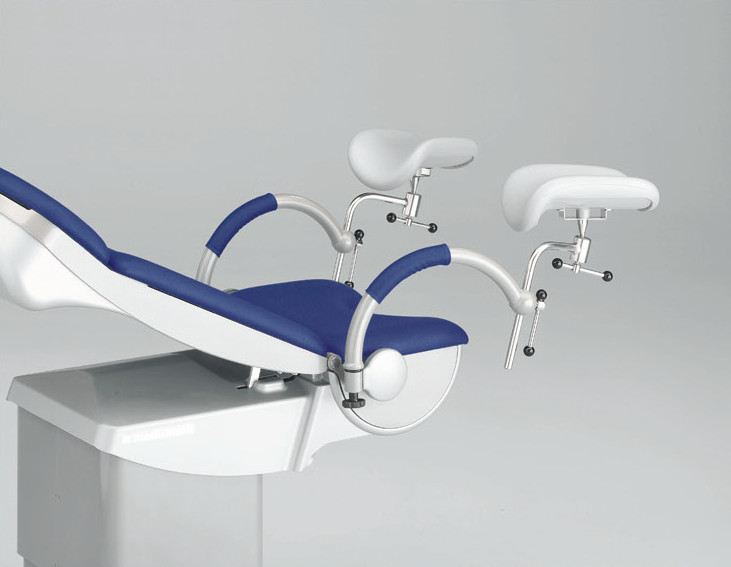

Artikkelnr. 101.455 Benholdere, Göpels, par med integrerte epoksylakkerte håndtak, polstring på håndtak i henhold til Schmitz fargekart, benholdere med hel integrert skumgummipute i fargen sølvgrå, inkludert festestropper, stang i rustfritt stål.
(Stol: medi-matic® 115.755)
(Klikk på bildene for å åpne et større bilde i eget vindu).




Teknisk informasjon

TEKNISKE DATA - SCHMITZ MEDI-MATIC® 115-SERIEN
Stillinger,
Mål 		115.715 115.725 115.755
600–900 mm 600–900 mm 600–900 mm
550mm 550mm 550mm
850–1150mm 850–1150mm 850–1150mm
600–900mm 600–900mm 600–900mm
+ 52° + 52° + 52°
– 19° – 19° – 19°
Vinkel på benholder opp til 95mm over bakken

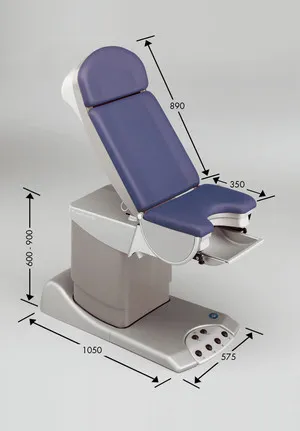

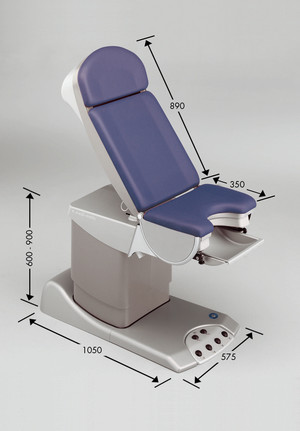

    Sokkel Alle modeller: 1,050 x 575 mm
    Bredde på polstring Alle modeller: Ryggseksjon: 560mm, seteseksjon 585mm
    Elektrisk justerbar
    ryggseksjon 		S S S
    Trendelenburg posisjon,
    elektrisk justerbar 		S S S
    Elektrisk hev/senk S S S
    Minnefunksjon S S
    Pussbekken S S S
    Sideskinne seteseksjon P P­ P­
    Elektriske benholdere S
    Netto vekt (uten tilbehør) 155kg 155kg 164kg
S = standard, P­ = pristillegg




Tilbehørs utstyr til urologi

Forslag 1:
2 x 101.227 Benholdere, Göpels
2 x 101.167 Festeklammer, dreibare
1 x 101.137 Sideskinne (par)
2 x 101.158 Håndtak
1 x 101.494 Pusskuff med gyrospyling
1 x 100.184 Sil
alternativt:
1 x 101.202 Pusskuff med utløp
1 x 100.135 Bøtte, 12 liter

Forslag 2:
1 x 101.455 Benholdere, Göpels (par) med integrerte epoksylakkerte håndtak
eller
1 x 101.442 Fotholdere (par)
1 x 101.494 Pusskuff med gyrospyling
1 x 100.184 Sil
alternativt:
1 x 101.202 Pusskuff med utløp
1 x 100.135 Bøtte, 12 liter
(Klikk på bildene for å åpne et større bilde i eget vindu).





Tilbehørs sett til urodynamisk stol

Forslag 1:
1 x 101.495 Spesialpolstring i sete
1 x 101.139 Sideskinne(par), 100mm lang

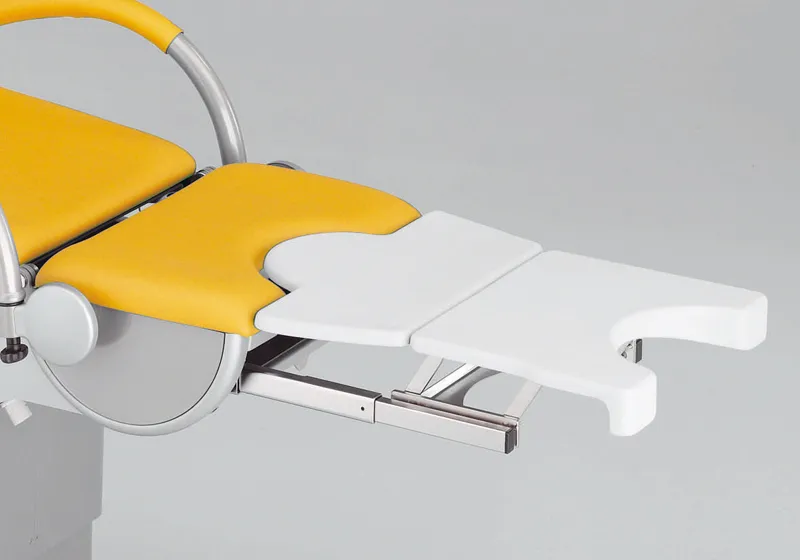

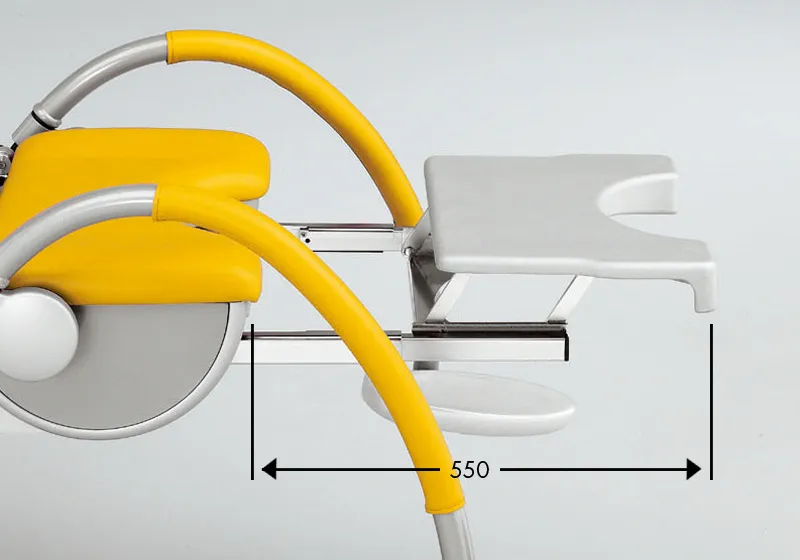

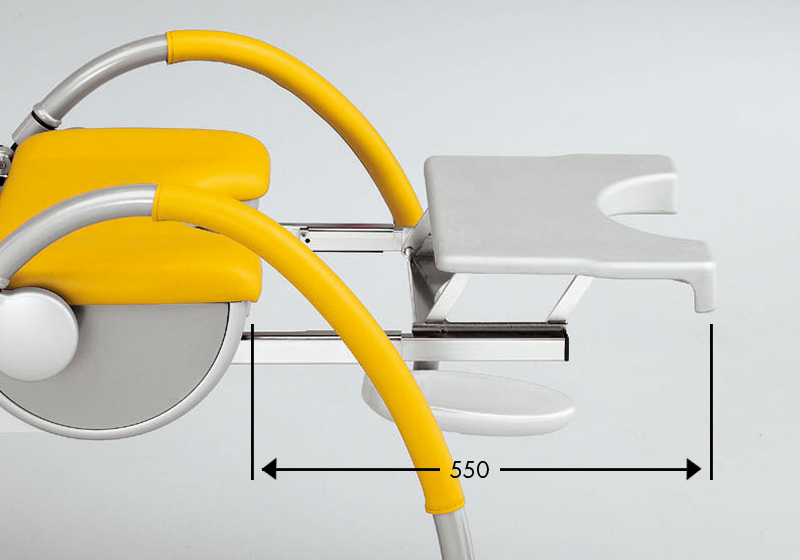

1 x 101.496 Tilpasset seksjon til sete, forlengelse(par)
1 x 101.442 Fotholdere* (par) til undersøkelses- og behandlingsstol 115.755
eller
1 x 101.455 Benholder, Göpels(par) med integrert epoksylakkert hånd tak

Forslag 2:
1 x 101.495 Spesialpolstring i sete
1 x 101.496 Tilpasset seksjon til sete, forlengelse (par)
2 x 101.227 Benholder, Göpels
2 x 101.167 Festeklammer, dreibare
1 x 101.137 Sideskinne (par)
2 x 101.158 Håntak


Merk:
Vennligst vurder brakett 101.497 ved bestilling av gyrospyling 101.494.

Stang 101.498 til oppreist posisjon (80°) av ryggpolstring Tilpasset seksjon som forlengelse 101.496
(Klikk på bildene for å åpne et større bilde i eget vindu).








Fargekonfigurator urologi

Åpne fargekonfigurator


For å bruke fargekonfiguratoren må du ha installert Adobe FlashPlayer versjon 8, eller høyere. Last ned og installer Adobe FlashPlayer her.

Åpne fargekonfigurator




Fargekart

Vi anbefaler spesialrens for kunstlær modell nr. 02019878 Sprayflaske 500 ml (3 flasker i esken)





Farger for pulverlakkering





Farger for polstringer





Farger for arbeidsplate og plastdeler
